Acrel-5000綜合變電站電力監控系統：變電站的智能中樞

Acrel-5000綜合變電站電力監控系統：變電站的智能中樞

引言

在電力系統中，綜合變電站作為電壓變換、電力分配和傳輸的重要樞紐，其穩定、可靠運行直接關系到整個電網的安全與效率。綜合變電站電力監控系統作為保障變電站正常運行的關鍵技術手段，融合了傳感、通信、計算機和控制技術，實現了對變電站電力設備的全面監控和管理。

---

系統構成與運行原理

綜合變電站電力監控系統主要由站控層、間隔層和過程層三部分構成。

過程層是系統的底層基礎，包含各類一次設備，如變壓器、斷路器、隔離開關、互感器等，以及智能組件，如合并單元、智能終端等。這些設備負責電力的變換、分配和傳輸，同時實時采集設備的狀態信息和電氣參數。

間隔層處于中間位置，包括測控裝置、保護裝置、計量裝置等。測控裝置接收過程層傳來的數據，進行初步處理和分析，并執行站控層下達的控制命令；保護裝置在電力系統發生故障時，迅速動作，切除故障設備，保護變電站的安全；計量裝置則準確計量電能量，為電力結算提供依據。

站控層是整個監控系統的核心，由監控主機、通信服務器、數據服務器等組成。監控主機提供人機交互界面，運行人員可以通過它實時監視變電站的運行狀態，進行操作和控制；通信服務器負責與上級調度中心和其他相關系統進行數據通信；數據服務器則用于存儲和管理變電站的歷史數據和實時數據。

核心功能與重要作用

1. 實時監測與全面掌控：系統能夠實時采集變電站內各設備的運行參數，如電壓、電流、功率、頻率等電氣量，以及斷路器、隔離開關的位置狀態，變壓器的油溫、油位等非電氣量。通過直觀的圖形界面，運行人員可以全面掌握變電站的運行狀況，及時發現潛在的問題。

2. 故障診斷與快速處理：當變電站發生故障時，系統能夠迅速準確地診斷故障類型和位置。保護裝置快速動作，切除故障設備，同時監控系統及時發出報警信息，提示運行人員進行處理。通過對故障數據的分析，還可以總結經驗教訓，采取相應的預防措施，避免類似故障的再次發生。

3. 遠程控制與自動化操作：運行人員可以在站控層或通過遠程調度中心對變電站的設備進行遠程控制，如斷路器的分合閘、變壓器的分接頭調整等。此外，系統還可以實現一些自動化操作，如根據電壓情況自動調節無功補償裝置，提高電能質量。

4. 數據管理與分析決策：系統對采集到的大量數據進行存儲和管理，并可以進行數據分析和統計。通過分析歷史數據，可以了解設備的運行趨勢，制定合理的設備維護計劃；根據實時數據，可以進行負荷預測，優化電力調度，提高變電站的運行效率。

實際應用成效與案例

以某大型綜合變電站為例，在引入電力監控系統之前，運行人員需要頻繁到現場進行設備巡檢和數據記錄，工作強度大且效率低。安裝監控系統后，運行人員可以在監控中心實時了解設備的運行狀態，大大減少了現場巡檢的工作量。同時，在一次線路故障中，系統迅速準確地診斷出故障點，并及時切除故障線路，避免了故障的擴大，保障了變電站的安全運行。通過對歷史數據的分析，該變電站還優化了設備的維護計劃，降低了維護成本。

面臨的挑戰與未來發展方向

然而，綜合變電站電力監控系統在應用中也面臨一些挑戰，如系統的安全性、可靠性、兼容性等問題。隨著新能源的大規模接入和電力市場的不斷發展，變電站的運行環境變得更加復雜。未來，系統將朝著更加智能化、數字化、集成化的方向發展。例如，利用人工智能技術實現更精準的故障預測和智能決策；采用數字化技術提高數據采集的精度和傳輸的可靠性；加強與上級調度中心和其他系統的集成，實現信息共享和協同運作。

結語

綜合變電站電力監控系統作為變電站的智能中樞，在保障變電站安全、穩定、高效運行方面發揮著不可替代的作用。隨著技術的不斷進步，它將不斷完善和發展，為電力系統的可靠運行和可持續發展提供更有力的支持。

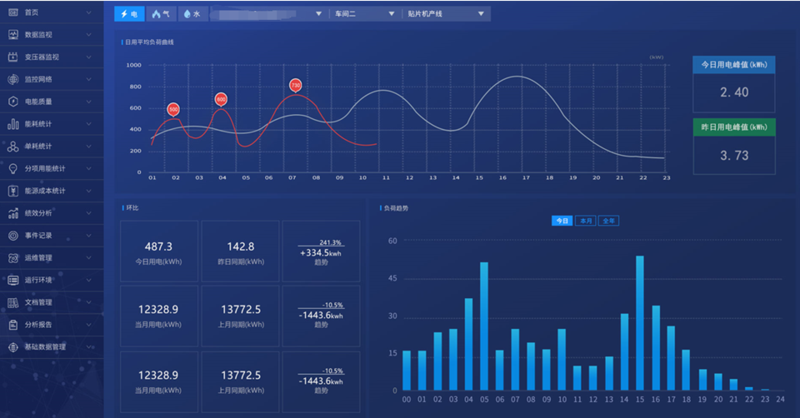

Acrel-5000綜合變電站電力監控系統
